Precíziós tűgörgők és hengergörgők
„A” és „B” formájú tűgörgőket szállítunk a DIN 5402 szabvány szerint Ø 1,5 mm x 3,8 mm – Ø 8,0 mm x 54,6 mm mérettartományban.

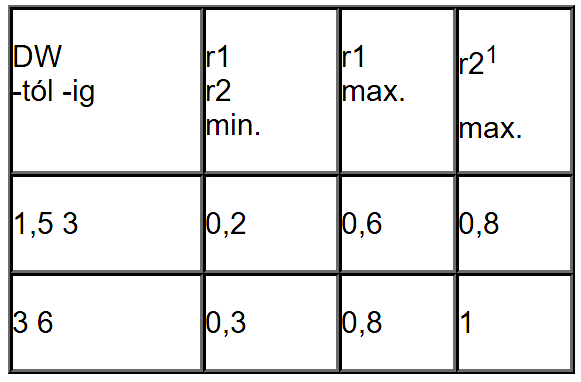

„r” = éltávolság

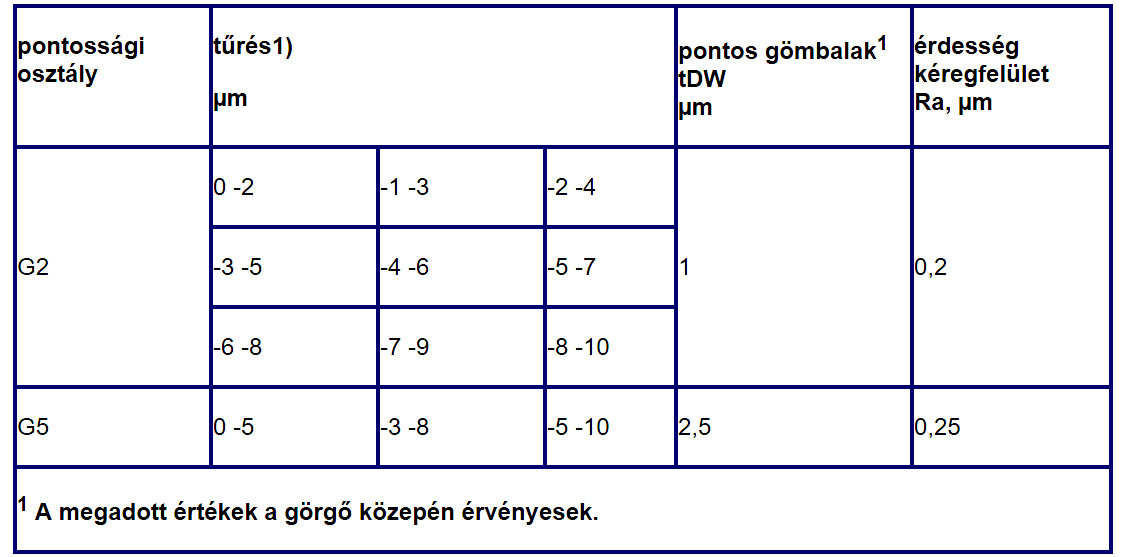

Méret- és alaki pontosság, tűrés, felületi érdesség
ahol:
R: DW/2 és LW/2 között van
¹átlag értékek; az alakos kéregfelület keresztezését csak megközelítőlegesen lehet meghatározni.
Tűgörgők
A tűgörgőket átmérőjük szerint válogatják, a tűrések szerint külön csomagolják - az átmérő fő szórását feltüntetve.
A tűgörgőket 100 Cr 6 (1.3505) csapágyacélból gyártják, keménység 58 - 65 HRC (670 - 840 HV).
Rendelés esetén - minimum mennyiség meghatározásával - eltérő méretű és anyagú tűgörgőt is gyártatunk.
Hengergörgők
r1; r2 a DIN 5402 szabvány szerint
mérettartomány: Ø 2,5 mm x 5,0 mm-től Ø 20,0 mm x 30,0 mm-ig
100 Cr 6 (1.3505) csapágyacélból, keménység 58 - 65 HRC (670 - 840 HV)
Méret- és alaki pontosság, tűrés, felületi érdesség

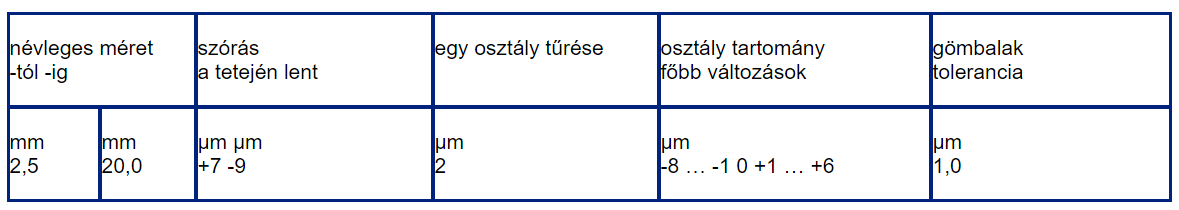

Átmérő DW

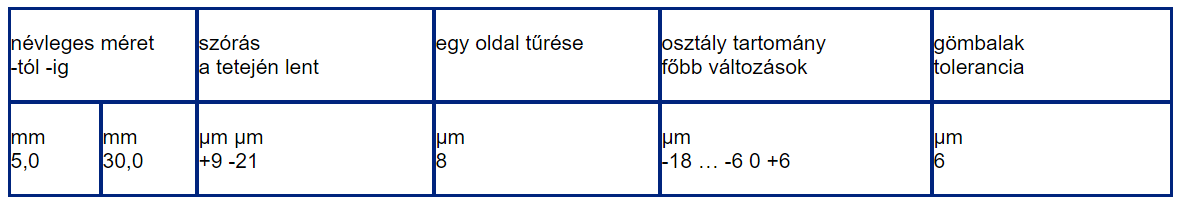

Hosszúság LW
Kéregprofil DIN 5402 szabvány szerint
Rendelés esetén - minimum mennyiség meghatározásával - eltérő méretű és anyagú, akár speciális alakú hengergörgőt is gyártatunk.
Példák alkalmazási területekre:
- Görgős csapágyak gép- és berendezés- és járműgyártáshoz
- Tűgörgős csapágyrendszerek
- Gúlacsatlakozások a járműgyártáshoz
- Univerzális csatlakozások a szállító járművekhez
- Lineáris vezetékek
- Metrológia
- Univerzális felhasználás a műszer- és berendezésgyártásban
- Ellenőrző egységek hidraulikához
- Modellek és játékok építéséhez
- Orsókban
Kérdéseivel, ajánlatkérésével forduljon kollégáinkhoz!
